البرامترات الأساسية
1. جهاز حل اللفات: تشغيل يدوي، حل اللفات الخامد
2. حمولة جهاز حل اللفات: 5 طن
3. هيكل الآلة: يتم تلحيمها بالفولاذ 350H
4. طريقة التغذية الدليلية للتشكيل: نوع البكرة باتجاه جانبي
5. نوع آلة التشكيل: القيادة بالسلسلة واللوح الجداري
6. قطر العمود: ¢70mm
7. السلسلة\ الجنزير: سطر واحد 16A
8. قدرة محرك آلة التشكيل: 5.5KW
9. السرعة الخطية لآلة التشكيل: من 5 إلى 17 متر\ دقيقة.
11. مادة البكرة: الفولاذ 45# المشكل بالطرق
12. سمك طلاء الكروم على الأسطوانة: 0,05 ملمتر
13. محرك المحطة الهيدرولية: 4 KW
14. مضخة الزيت للمحطة الهيدرولية: مضخة تروس
15. طريقة القطع: التقطيع بعد التشكيل الهيدرولي
16. مادة شفرة القطع: Cr12
17. المعالجة بالحرارة لشفرة القطع: HRC58℃-60℃
18. سمك اللفة: من 0,4 إلى 0,8 ملمتر
19. عرض التغذية: 1250 ملمتر
20. دقة القطع الطولي: ±2mm
21. جهاز تغيير التردد: Panasonic
22. حاسوب يعتمد PLC: Panasonic
23. أبعاد الآلة: 8.5m×1.6m×0.8m.
العملية التكنولوجية
حل اللفات الخامد ← مادة التغذية والتوجيه ← التشكيل بالدلفنة ← القطع الطولي ← اللوحات النهائية.

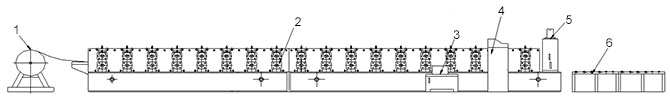

1. جهاز تغذية المود بدون تزويد بالطاقة
2. آلة التشكيل
3. الخزان الهيدرولي
4. خزانة التحكم بواسطة الحاسوب
5. أداة القص الهيدرولي
6. جهاز التفريغ.
الرقم | البند | الكمية |
1 | حل اللفات الخامد | قطعة واحدة |
2 | آلة التشكيل بالدلفنة | قطعة واحدة |
3 | شفرة القطع الهيدرولي | مجموعة واحدة |
4 | محطة هيدرولية | قطعة واحدة |
5 | خزانة التحكم بواسطة الحاسوب | قطعة واحدة |
6 | طاولة التشغيل | 3 قطع |
المميزات

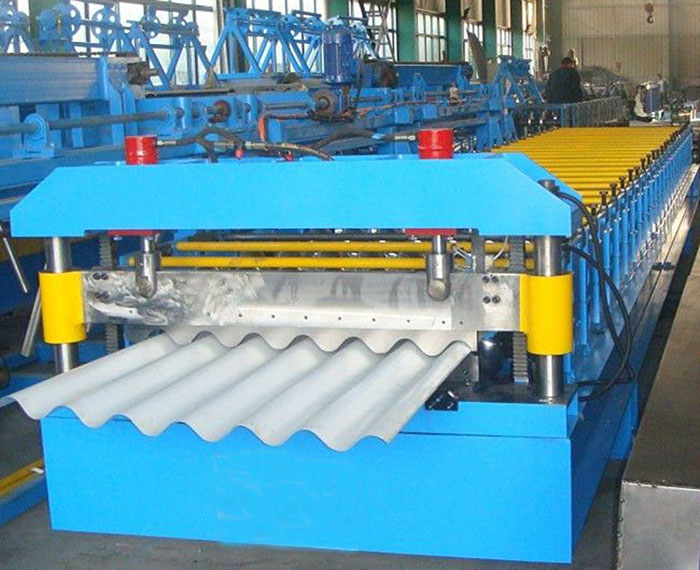

1. آلة تشكيل صفيحة السقوف المموجة هذه مسيطر عليها أوتوماتيكيا بواسطة البرنامج الفائق من أجل تنفيذ إدارة المعلومات.
2. وفقا للمستوى المتقدم الدولي، هذا المنتج يسمح للتصميم والتصنيع حسب طلب الزبون. نقدم الخدمة المتكاملة ما بعد البيع لزبائننا، فضلا عن الدعم التقني للتركيب، التعديل والصيانة من الآلة.

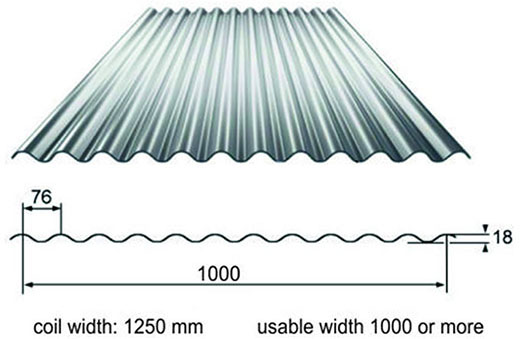

يتمكن منتجنا من تصنيع الصفيحة بعرض اللفة المختلف وارتفاع الموجة المختلف. الرسومات متوفرة في رد على استفسار الزبون.
